IPOE-173S: Splitter Ultra PoE++ Gigabit 802.3bt Industriale per Alimentare Dispositivi ad Alta Potenza (-40°C a 75°C)

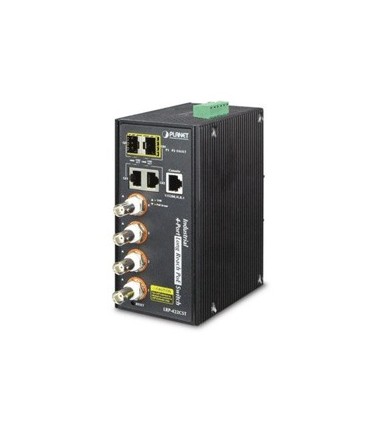

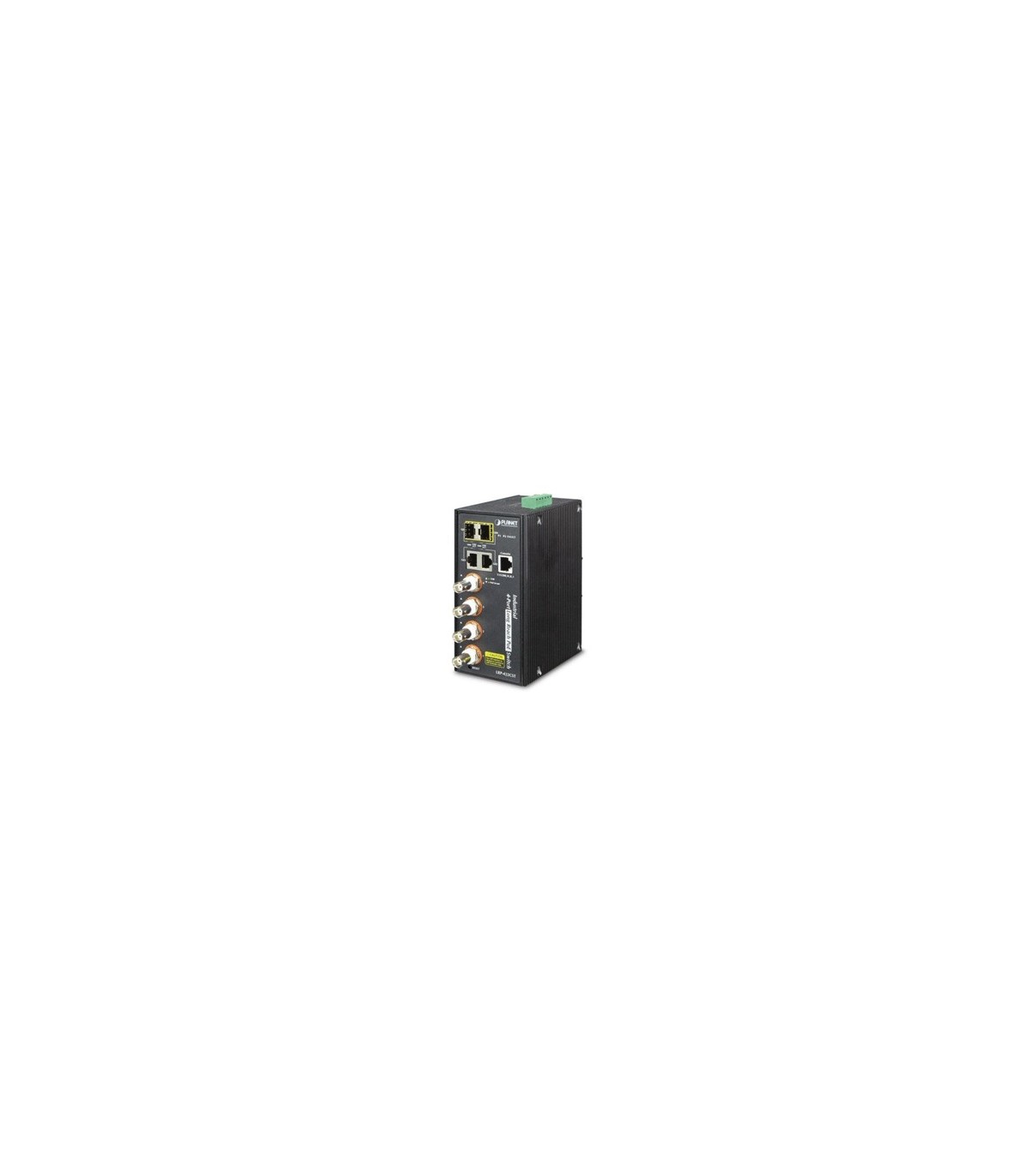

L'LRP-422CST di Planet Technology è uno switch PoE gestito progettato per estendere le reti Ethernet su lunghe distanze utilizzando cavi coassiali. Ecco un riepilogo delle sue caratteristiche principali:
PoE a lunga distanza:
- Fornisce alimentazione PoE+ (fino a 36 watt) su cavi coassiali per un massimo di 1 chilometro (3.280 piedi).
- Supporta diverse distanze con uscite PoE differenti:
- Fino a 200 metri con uscita PoE+ completa.
- Fino a 400 metri con uscita PoE ridotta.
- Fino a 1200 metri senza uscita PoE.
Connettività:
- 4 connettori BNC per il collegamento di cavi coassiali a dispositivi remoti.
- 2 porte Gigabit RJ45 per connessioni Ethernet standard.
- 2 slot SFP per connessioni in fibra ottica opzionali.
Gestione:
- Switch gestito con interfaccia web, Telnet e SNMP per configurazione e monitoraggio.
- Porta console per accesso diretto alla configurazione.
Altre caratteristiche:
- Robusto alloggiamento metallico IP30 per ambienti difficili.
- Ampia gamma di temperature operative (da -20 a 75°C).
- Supporta VLAN, QoS e funzionalità di sicurezza per il controllo della rete.
- È possibile collegare in cascata più extender LRP per distanze ancora maggiori (fino a 4 entro 1 km).
Applicazioni:
- Ideale per applicazioni in cui è necessario estendere la rete Ethernet su lunghe distanze utilizzando cavi coassiali esistenti, come:
- Sistemi di videosorveglianza (telecamere IP)
- Sistemi di automazione degli edifici
- Sistemi di controllo industriale
- Access point remoti
Riassumendo, l'LRP-422CST è uno switch versatile che offre una soluzione conveniente per estendere le reti PoE su cavi coassiali. È adatto a varie applicazioni che richiedono connettività Ethernet a lungo raggio con supporto PoE.
| Specifiche Tecniche | |||||||||||||||||||||||||||||||
| Ethernet Interfaces | ■ Copper • 2 x 10/100/1000BASE-T RJ45 • Auto-negotiation/Auto-MDI/MDI-X ■ Fiber Optic • 2 x 100/1000BASE-X SFP slot • Supports 100/1000Mbps dual mode and DDM ■ Jumbo Frame • 10Kbytes with GE1 to GE4 |
||||||||||||||||||||||||||||||
| Long Reach PoE Interfaces | ■ Connectivity • 4 x BNC female connectors • Long Reach PoE over coaxial PSE (Power Source Equipment) - BNC center pole : DC+/Hi - BNC shield : DC -/Lo ■ Power Output • Per port 48~56V DC, 36 watts (max.) ■ Total Power Budget • 150 watts (max.) ■ Cabling • Coaxial cable: 75 ohm • RG-6/U cable (Recommended) ■ Maximum Distance • Max. 200m with PoE+ output (1,640ft.) • Max. 400m with PoE output (2,624ft.) • Max. 1200m without PoE output (3,937ft.) ■ Long Reach Ethernet Standard • IEEE 1901 ■ Modulation Type • Wavelet-OFDM ■ Security • 128-bit AES encryption ■ Frequency Band • 2 ~ 28MHz ■ Performance
* The actual data rate and PoE output vary on the quality of the copper wire and environmental factors.The performance result above is based on the testing via the RG-6/U coaxial cable. ** TX: The LRP-422CST to the LRP-101CE RX: The LRP-101CE to the LRP-422CST ■ Multiple Nodes • Up to 4 LRP extenders within 1km RG-6/U coaxial cable* * The actual extender nodes vary on the quality of the copper wire and environmental factors. ■ LRP Compatibility • LRP-101CE: 1-Port 10/100TX PoE PSE + 1-Port Coax Long Reach PoE Extender |
||||||||||||||||||||||||||||||
| Console | 1 x RS232-to-RJ45 serial port (115200, 8, N, 1) | ||||||||||||||||||||||||||||||
| Switch Architecture | Store-and-Forward | ||||||||||||||||||||||||||||||
| Switch Fabric | 8.8Gbps/non-blocking | ||||||||||||||||||||||||||||||
| Address Table | 8K entries | ||||||||||||||||||||||||||||||
| Shared Data Buffer | 4.1 megabits | ||||||||||||||||||||||||||||||
| Flow Control | IEEE 802.3x pause frame for full-duplex Back pressure for half-duplex |
||||||||||||||||||||||||||||||
| Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
||||||||||||||||||||||||||||||
| EST Protection | 6KV DC | ||||||||||||||||||||||||||||||
| ESD Protection | 6KV DC | ||||||||||||||||||||||||||||||
| Enclosure | IP30 aluminum case | ||||||||||||||||||||||||||||||
| Installation | DIN-rail kit and wall-mount kit | ||||||||||||||||||||||||||||||
| Connector | Removable 6-pin terminal block for power input Pin 1/2 for Power 1; Pin 3/4 for fault alarm; Pin 5/6 for Power 2 |
||||||||||||||||||||||||||||||
| Alarm | One relay output for power failure. Alarm Relay current carry ability: 1A @ 24V AC | ||||||||||||||||||||||||||||||
| LED | System: Power 1 (Green) Power 2 (Green) Fault Alarm (Red) Per LRP Port: LNK/ACT (Green) PoE In-use (Orange) Per Gigabit Port: LNK/ACT (Green) 1000(Orange) |
||||||||||||||||||||||||||||||
| Dimensions (W x D x H) | 107 x 72 x 152 mm | ||||||||||||||||||||||||||||||
| Weight | 1,150g | ||||||||||||||||||||||||||||||
| Power Requirements | 48 to 56V DC | ||||||||||||||||||||||||||||||
| Power Consumption | 9.5 watts/32.42 BTU (System on) 165 watts/563.0 BTU (Full loading) |
||||||||||||||||||||||||||||||
| Layer 2 Functions | |||||||||||||||||||||||||||||||
| Port Mirroring | TX/RX/both Many-to-1 monitor |
||||||||||||||||||||||||||||||
| VLAN | 802.1Q tagged-based VLAN Up to 256 VLAN groups, out of 4094 VLAN IDs 802.1ad Q-in-Q tunneling Voice VLAN Protocol VLAN Private VLAN (Protected port) GVRP |
||||||||||||||||||||||||||||||
| Link Aggregation | IEEE 802.3ad LACP and static trunk Supports 4 trunk groups with 4 ports for each group |
||||||||||||||||||||||||||||||
| Spanning Tree Protocol | STP/RSTP/MSTP | ||||||||||||||||||||||||||||||
| IGMP Snooping | IGMP (v2/v3) Snooping IGMP Querier Up to 256 multicast groups |
||||||||||||||||||||||||||||||
| MLD Snooping | MLD (v1/v2) Snooping, up to 256 multicast groups | ||||||||||||||||||||||||||||||
| Access Control List | IPv4/IPv6 IP-based ACL / MAC-based ACL | ||||||||||||||||||||||||||||||
| QoS | 8 mapping IDs to 8 level priority queues - Port number - 802.1p priority - 802.1Q VLAN tag - DSCP field in IP packet Traffic classification based, strict priority and WRR |
||||||||||||||||||||||||||||||
| Security | IEEE 802.1X port-based authentication Built-in RADIUS client to co-operate with RADIUS server RADIUS/TACACS+ user access authentication IP-MAC port binding MAC filter Static MAC address DHCP Snooping and DHCP Option82 STP BPDU guard, BPDU filtering and BPDU forwarding DoS attack prevention ARP inspection IP source guard |
||||||||||||||||||||||||||||||
| Management Functions | |||||||||||||||||||||||||||||||
| Basic Management Interfaces | Web browser/Telnet/SNMP v1, v2c Firmware upgrade by HTTP/TFTP protocol through Ethernet network Remote/Local Syslog System log LLDP protocol SNTP |
||||||||||||||||||||||||||||||
| Secure Management Interfaces | SSH, SSL, SNMP v3 | ||||||||||||||||||||||||||||||
| SNMP MIBs | RFC 1213 MIB-II RFC 1215 Generic Traps RFC 1493 Bridge MIB RFC 2674 Bridge MIB Extensions RFC 2737 Entity MIB (Version 2) RFC 2819 RMON (1, 2, 3, 9) RFC 2863 Interface Group MIB RFC 3635 Ethernet-like MIB |
||||||||||||||||||||||||||||||
| Standards Conformance | |||||||||||||||||||||||||||||||
| Regulation Compliance | FCC Part 15 Class A, CE | ||||||||||||||||||||||||||||||
| Standards Compliance | IEEE 1901 Broadband Power Line IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/100BASE-FX IEEE 802.3z Gigabit SX/LX IEEE 802.3ab Gigabit 1000T IEEE 802.3x flow control and back pressure IEEE 802.3ad port trunk with LACP IEEE 802.1D Spanning Tree Protocol IEEE 802.1w Rapid Spanning Tree Protocol IEEE 802.1s Multiple Spanning Tree Protocol IEEE 802.1p Class of Service IEEE 802.1Q VLAN tagging IEEE 802.1X Port Authentication Network Control IEEE 802.1ab LLDP RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 2068 HTTP RFC 1112 IGMP v1 RFC 2236 IGMP v2 RFC 3376 IGMP v3 RFC 2710 MLD v1 RFC 3810 MLD v2 |
||||||||||||||||||||||||||||||
| Environment | |||||||||||||||||||||||||||||||
| Operating | Temperature: -20 ~ 75 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
||||||||||||||||||||||||||||||
| Storage | Temperature: -40 ~ 85 degrees C Relative Humidity: 5 ~ 95% (non-condensing) |
||||||||||||||||||||||||||||||
