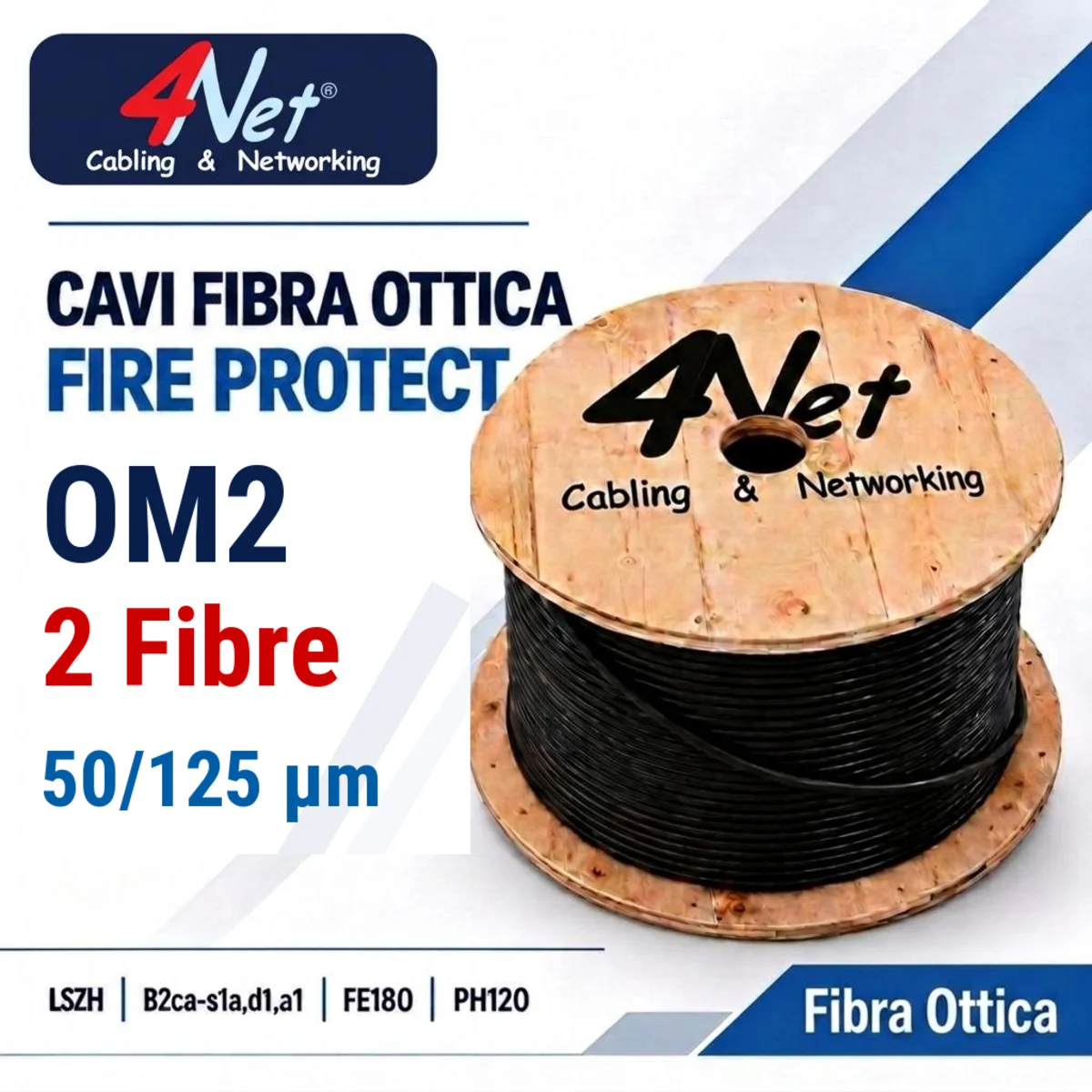

4Net Cavo fibra Fire Protect OM2 2 fibre armato LSZH B2ca | CF50BA02LSM2
Esegui l'accesso per visualizzare i prezzi
Cavo fibra ottica 4Net Fire Protect OM2 da 2 fibre, 50/125 µm, costruzione Single Loose Tube con armatura in acciaio ondulato, guaina LSZH/HFFR di colore nero, CPR B2ca-s1a,d1,a1, FE180 e PH120.
Presentazione
Il 4Net CF50BA02LSM2 è un cavo in fibra ottica multimodale OM2 da 2 fibre, con geometria 50/125 µm e costruzione Single Loose Tube. È progettato per installazioni professionali interne ed esterne che richiedono protezione meccanica, guaina a bassa emissione di fumi e specifiche prestazioni di reazione e integrità al fuoco. Il tubo centrale in HFFR PBT contiene gel tissotropico; la struttura integra filato di vetro gonfiabile con acqua, due strati di nastro in mica e un’armatura in nastro d’acciaio ondulato rivestito in copolimero.
La guaina esterna è HFFR/LSZH resistente ai raggi UV, di colore nero. La classificazione CPR è B2ca-s1a,d1,a1; il datasheet dichiara inoltre FE180 secondo IEC 60331-25 e PH120 secondo EN 50200. Fibra multimodale OM2 50/125 µm conforme a ITU-T G.651.1, destinata a collegamenti a 850 e 1300 nm. Il datasheet riporta inoltre le seguenti distanze massime di riferimento: 10GBASE-SR: 83 m, 1GBASE-SR: 600 m.
Caratteristiche tecniche
- 2 fibre OM2, 50/125 µm
- Single Loose Tube con tubo HFFR PBT e gel tissotropico
- Doppio strato di nastro in mica e armatura in acciaio ondulato
- Guaina HFFR/LSZH resistente UV, colore nero
- CPR B2ca-s1a,d1,a1; FE180; PH120
- Resistenza alla trazione ≥ 1200 N; schiacciamento 2000 N/100 mm per 15 minuti
- Temperatura operativa da -40 °C a +70 °C
- Banda modale OFL ≥ 500 MHz·km a 850 e 1300 nm
A chi è rivolto
È destinato a progettisti, installatori e system integrator che realizzano dorsali e collegamenti ottici in infrastrutture professionali dove, oltre alle prestazioni di trasmissione, sono richieste caratteristiche costruttive robuste e requisiti antincendio documentati. La scelta di 2 fibre e dello standard OM2 deve essere verificata rispetto alla topologia, alle distanze, al budget ottico e alle condizioni di posa del progetto.
Domande frequenti
Quali caratteristiche antincendio ha il CF50BA02LSM2?
Il cavo è classificato CPR B2ca-s1a,d1,a1 e il datasheet dichiara FE180 secondo IEC 60331-25 e PH120 secondo EN 50200.
Qual è la struttura meccanica del CF50BA02LSM2?
La costruzione comprende un Single Loose Tube in HFFR PBT, filato di vetro gonfiabile con acqua, due strati di nastro in mica e un’armatura in nastro d’acciaio ondulato rivestito in copolimero.
Il CF50BA02LSM2 è adatto a posa interna ed esterna?
Sì. La referenza è prevista per installazioni interne ed esterne e utilizza una guaina HFFR/LSZH resistente ai raggi UV; la posa effettiva deve comunque rispettare le condizioni del progetto e dell’ambiente di installazione.
Quali prestazioni di rete sono dichiarate per la fibra OM2?
Il datasheet riporta, nelle condizioni di riferimento dichiarate: 10GBASE-SR 83 m; 1GBASE-SR 600 m.
| Specifiche tecniche | |
| Identificazione | |
| Codice prodotto / SKU | CF50BA02LSM2 |
| Marchio | 4Net |
| Famiglia | Fire Protect |
| Tipo fibra | Multimodale |
| Standard fibra | OM2 / ITU-T G.651.1 |
| Geometria | 50/125 µm |
| Numero fibre | 2 |
| Colore guaina | Nero |
| Costruzione del cavo | |
| Standard colore nucleo e tubo | ANSI/TIA 598-D |
| Tipo di cavo | Single Loose Tube |
| Numero tubi attivi | 1 |
| Materiale tubo | HFFR PBT |
| Diametro tubo | 2,8 mm |
| Riempimento tubo | Gel tissotropico |
| Colore tubo loose | Naturale |
| Elemento di trazione | Filato di vetro gonfiabile con acqua |
| Barriera antifuoco | Due strati di nastro in mica applicati elicoidalmente |
| Armatura | Nastro in acciaio ondulato rivestito in copolimero |
| Spessore armatura | 255 µm |
| Metodo di spelatura guaina | 1 cordicella in aramide |
| Materiale guaina | HFFR / LSZH resistente ai raggi UV |
| Spessore guaina | 1,8 mm |
| Marcatura guaina | Getto d’inchiostro, su un lato, a intervalli di 1 m |
| Diametro nominale cavo | 8,9 mm |
| Peso netto | 115 kg/km |
| Lunghezza bobina | 2000 m ±5% oppure 4000 m ±5% |
| Reazione, integrità al fuoco e conformità | |
| Classe CPR | B2ca-s1a,d1,a1 |
| Resistenza alla trazione massima | IEC 60794-1-21-E1 — ≥ 1200 N |
| Resistenza allo schiacciamento | IEC 60794-1-21-E3 — 2000 N/100 mm (15 min) |
| Integrità del circuito | IEC 60331-25 — FE180 |
| Integrità del circuito con shock | EN 50200 — PH120 |
| Densità del fumo | IEC 61034-2 |
| Gas corrosivi | IEC 60754-2 |
| Senza alogeni | IEC 60754-1 |
| Ritardanza alla fiamma | IEC 60332-1-2 |
| RoHS | Conforme |
| REACH | Conforme |
| Caratteristiche termiche | |
| Trasporto | -40 ÷ +70 °C |
| Stoccaggio | -40 ÷ +70 °C |
| Installazione | -30 ÷ +60 °C |
| Operatività | -40 ÷ +70 °C |
| Materiali e dimensioni della fibra | |
| Materiale nucleo | Silice (SiO₂) drogata con biossido di germanio (GeO₂) |
| Materiale mantello | Silice pura (SiO₂) |
| Rivestimento | Doppio strato di acrilato reticolato UV |
| Diametro nucleo | 50 ± 2,5 µm |
| Non-circolarità nucleo | ≤ 5% |
| Errore concentricità nucleo/mantello | ≤ 1,0 µm |
| Diametro mantello | 125,0 ± 1,0 µm |
| Non-circolarità mantello | ≤ 0,7% |
| Diametro rivestimento non colorato | 242 ± 5 µm |
| Non-circolarità rivestimento | ≤ 5% |
| Errore concentricità rivestimento/mantello | ≤ 10 µm |
| Caratteristiche ottiche | |
| Attenuazione a 850 nm | ≤ 2,3–2,4 dB/km |
| Attenuazione a 1300 nm | ≤ 0,5–0,6 dB/km |
| Apertura numerica | 0,200 ± 0,015 |
| λ₀ | 1320–1365 nm |
| Banda modale OFL a 850 nm | ≥ 500 MHz·km |
| Banda modale OFL a 1300 nm | ≥ 500 MHz·km |
| Neff a 850 nm | 1,482 |
| Neff a 1300 nm | 1,477 |
| Prestazioni di rete | |
| 10GBASE-SR | 83 m |
| 1GBASE-SR | 600 m |
| Attenuazione da curvatura | |
| Ø 15 mm, 2 spire a 850 nm | ≤ 0,2 dB |
| Ø 15 mm, 2 spire a 1300 nm | ≤ 0,5 dB |
| Ø 30 mm, 2 spire a 850 nm | ≤ 0,1 dB |
| Ø 30 mm, 2 spire a 1300 nm | ≤ 0,3 dB |
| Caratteristiche meccaniche della fibra | |
| Forza rimozione rivestimento – picco | 1,3–8,9 N |
| Forza rimozione rivestimento – media | 1,0–3,0 N |
| Resistenza dinamica a trazione | ≥ 3,8 GPa (550 kpsi) |
| Parametro di fatica dinamica | 25 |
| Test ambientali della fibra | |
| Ciclo termico -60 ÷ +85 °C | ≤ 0,1 dB/km |
| Ciclo termo-igrometrico | ≤ 0,1 dB/km |
| Immersione in acqua | ≤ 0,1 dB/km |
| Invecchiamento / calore secco | ≤ 0,1 dB/km |
| Calore umido | ≤ 0,1 dB/km |
