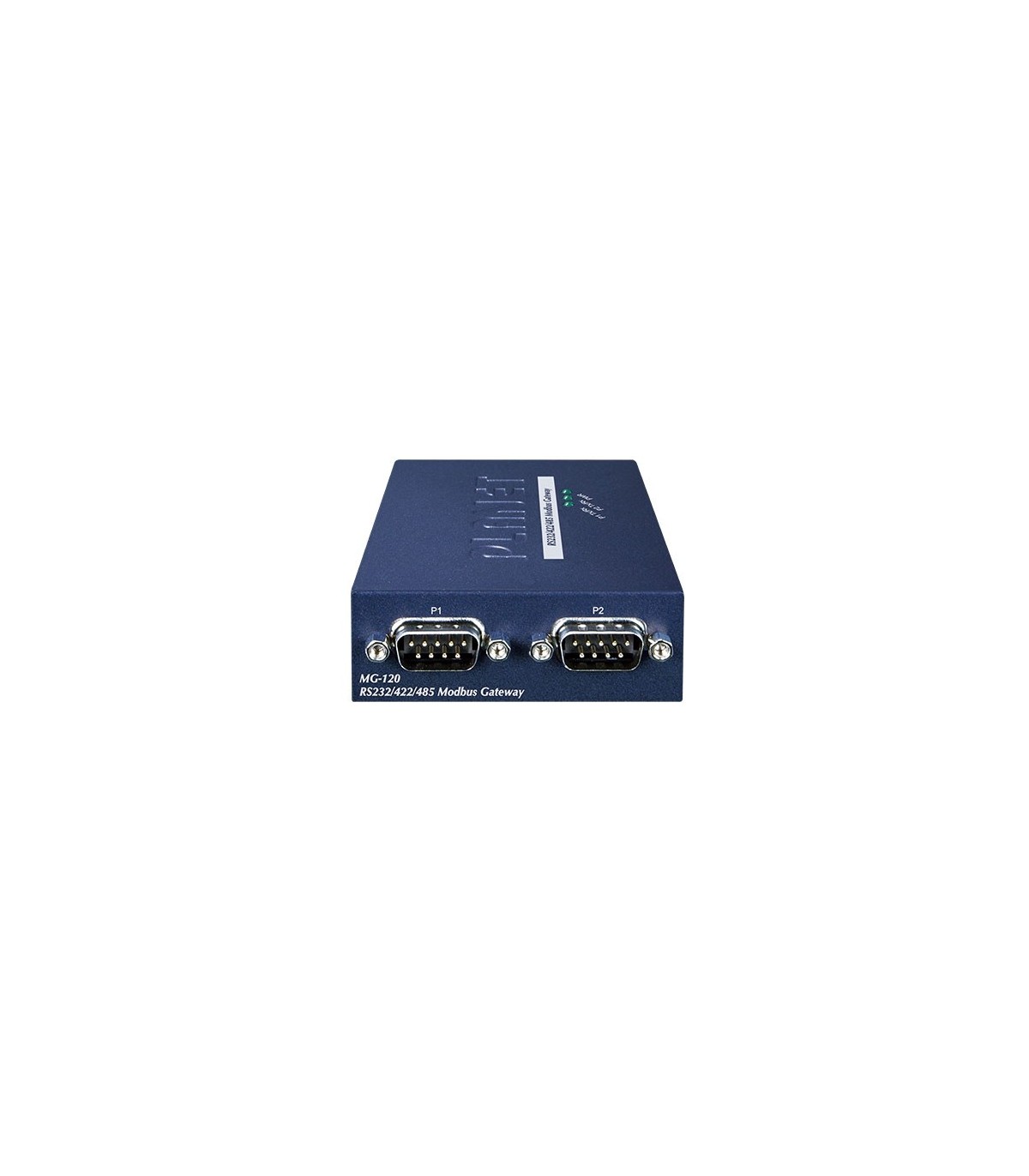

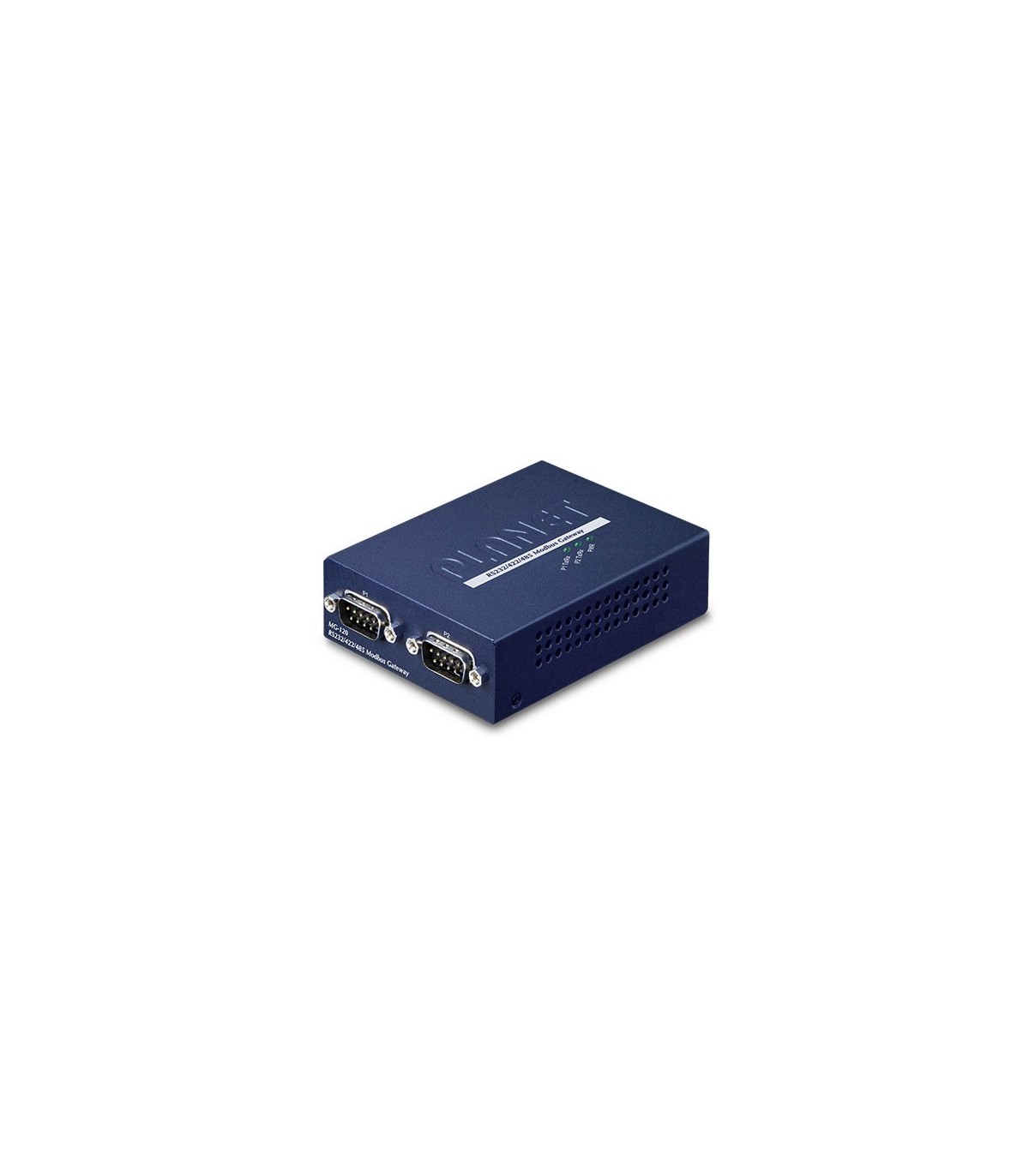

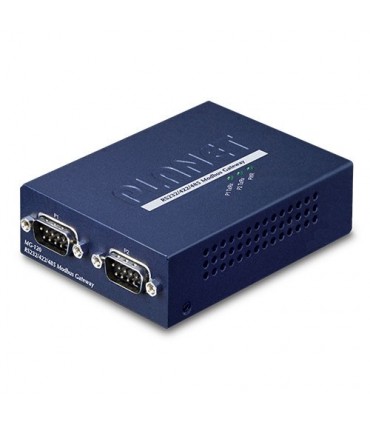

MG-120 Modbus Gateway 2-Porte RS232/422/485 (-10 a 60°C)
Specifiche Tecniche | |||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Serial Ports | 2 x DB9 male | ||||||||||||||||||||||||||||||||||||||||
Serial Standards | RS232 RS422 4-wire RS485 2-wire RS485 |
||||||||||||||||||||||||||||||||||||||||
Baud Rate (Data Rate) | 50bps to 921Kbps | ||||||||||||||||||||||||||||||||||||||||
Data Bits | 5, 6, 7, 8 | ||||||||||||||||||||||||||||||||||||||||
Stop Bit | 1, 1.5, 2 | ||||||||||||||||||||||||||||||||||||||||
Parity Type | Odd, Even, None, Space, Mark | ||||||||||||||||||||||||||||||||||||||||
Flow Control | RTS/CTS and DTR/DSR (RS232 only) XON/XOFF |
||||||||||||||||||||||||||||||||||||||||
Pin Assignment |
|
||||||||||||||||||||||||||||||||||||||||
Operation Mode | RTU Master/RTU Slave/ASCII Master/ASCII Slave Master mode: Supports up to 32 TCP slave connection requests Slave mode: Supports up to 32 TCP master connection requests |
||||||||||||||||||||||||||||||||||||||||
Ethernet Interface | |||||||||||||||||||||||||||||||||||||||||
Ethernet Ports | 1 x RJ45 | ||||||||||||||||||||||||||||||||||||||||
Standard | 10/100BASE-TX | ||||||||||||||||||||||||||||||||||||||||
Distance | 100m | ||||||||||||||||||||||||||||||||||||||||
ESD Protection | 6KV | ||||||||||||||||||||||||||||||||||||||||
Hardware | |||||||||||||||||||||||||||||||||||||||||
Installation | DIN-rail kit and wall-mount ear | ||||||||||||||||||||||||||||||||||||||||
Dimensions (W x D x H) | 97 x 70 x 26mm | ||||||||||||||||||||||||||||||||||||||||
Weight | 189 g | ||||||||||||||||||||||||||||||||||||||||
LED Indicators | System: Link TP Port: Link/Active Serial Port: Active |
||||||||||||||||||||||||||||||||||||||||
Power Requirements | External Power Adaptor 5V DC, 2A max. | ||||||||||||||||||||||||||||||||||||||||
Power Consumption | 5.5 watts (max.) | ||||||||||||||||||||||||||||||||||||||||
Enclosure | Metal | ||||||||||||||||||||||||||||||||||||||||
Reset Button | < 5 sec: System reboot > 5 sec: Factory default |
||||||||||||||||||||||||||||||||||||||||
Management | |||||||||||||||||||||||||||||||||||||||||
Management Interfaces | Web management Telnet Console management Windows-based MB VCOM Utility management SNMPv1, v2c / SNMP Trap UNI-NMS monitoring PLANET Smart Discovery Utility |
||||||||||||||||||||||||||||||||||||||||
IP Version | IPv4 | ||||||||||||||||||||||||||||||||||||||||
Operation Mode | RTU Master RTU Slave ASCII Master ASCII Slave |
||||||||||||||||||||||||||||||||||||||||
Virtual COM Utility Platform Supports | Windows-based Only: Windows XP Windows Server 2003 Windows 7 Windows Server 2008 Windows 8 (Must install the latest version of WinPcap) Windows Server 2012 (Must install the latest version of WinPcap) Windows 10 |
||||||||||||||||||||||||||||||||||||||||
Fault Alarm | Record: System log / SNMP trap | ||||||||||||||||||||||||||||||||||||||||
Time | NTP | ||||||||||||||||||||||||||||||||||||||||
Security | Accessible IP (white list) | ||||||||||||||||||||||||||||||||||||||||
SNMP | SNMP v1 and v2c | ||||||||||||||||||||||||||||||||||||||||
Standards Conformance | |||||||||||||||||||||||||||||||||||||||||
Regulatory Compliance | FCC Part 15 Class A, CE Certification Class A |
||||||||||||||||||||||||||||||||||||||||
Standards | IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX RFC 768 UDP RFC 793 TFTP RFC 791 IP RFC 792 ICMP RFC 854 Telnet RFC 958 NTP RFC 1908 SNMPv2c RFC 2068 HTTP RFC 2131 DHCP Client EIA/TIA RS232/422/485 |
||||||||||||||||||||||||||||||||||||||||
Regulatory Approval | RoHS | ||||||||||||||||||||||||||||||||||||||||
Environment | |||||||||||||||||||||||||||||||||||||||||
Operating Temperature | -10 ~ 60 degrees C | ||||||||||||||||||||||||||||||||||||||||
Storage Temperature | -10 ~ 70 degrees C | ||||||||||||||||||||||||||||||||||||||||
Humidity | 5 ~ 95% (non-condensing) |
